锂电池串联并联的意义

锂电池串并联的定义

由于单体电池的电压和容量有限，在实际使用中需要串并联以获得更高的电压和容量，以满足设备的实际用电需求。

• 锂电池串联，
  加上电池的电压，容量不变，内阻增加。
• 锂电池并联
  恒压，增加容量，降低内阻，延长供电时间。
• 锂电池串并联
  3.7V单体电池可根据需要组装成电压为 3.7*(N)V 的电池组（N：单体电池数量）
  例如7.4V、12V、24V、36V、48V , 60V, 72V 等
• 并联容量
  2000mAh单体电池可根据需要组装成容量为 2*(N)Ah的电池组 （N：单体电池数量）
  例如4000mAh、6000mAh、8000mAh、5Ah、  10Ah、  20Ah、30Ah、  50Ah ,  100Ah等

锂电池组

锂电池组 技术是指锂电池组的加工、组装和封装。将锂电芯组装在一起的过程称为PACK，可以是单节电池，也可以是串联或并联的锂电池组。锂电池组通常由塑料外壳、PCM、电芯、输出电极、粘合片以及其他绝缘胶带、双面胶带等组成。

• 锂电芯：成品电池的核心
• PCM：过充、过放、过流、短路保护功能，NTC智能温控。
• 塑料外壳：整个电池的支撑骨架；定位并固定 PCM；携带所有其他非外壳部件并限制。
• 端子引出线：可为各种电子产品、储能产品、后备电源提供多种端子线充放电接口。
• 镍片/支架：电池的连接和固定部件

锂电池串并联

出于安全原因，锂离子电池需要一个外部 PCM，用于对每个电池进行电池监控。不建议并联使用电池。如果并联，请确保电池参数（容量，内阻等）的一致性，串联的其他电池需要具有一致的参数，否则电池组的性能会比电池组的性能差很多单个细胞。

锂电池匹配标准
电压差≤10mv，阻抗差≤5mΩ，容量差≤20mA

锂电池匹配的目的  是保证电池中每一个单体的容量、电压和内阻一致，因为性能不一致会使锂电池在使用过程中参数参差不齐。会发生电压不平衡。长时间运行后，电池会 过充、过放、容量损失，甚至起火爆炸。

一、锂电池的串并联方式

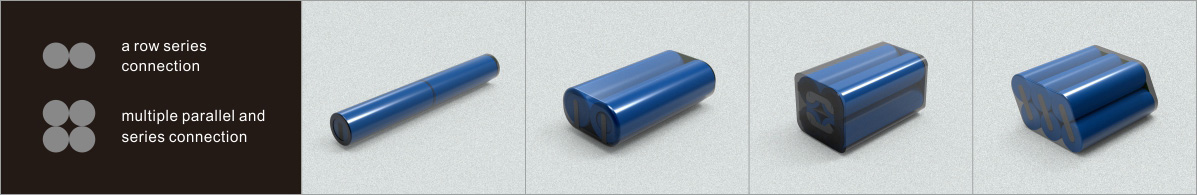

两节锂电池串联 （7.4V锂电池）

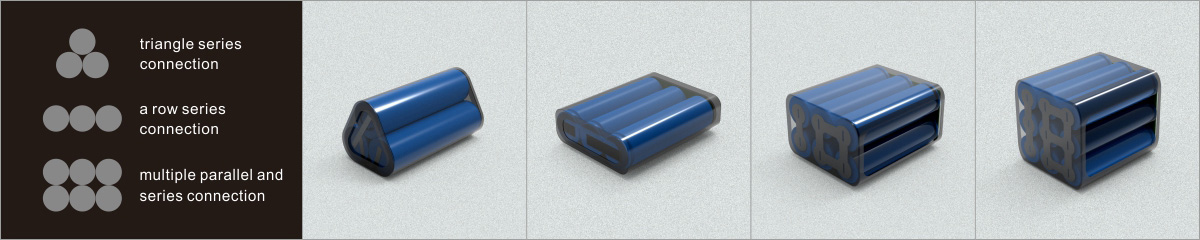

三节锂电池串联 （11.1V锂电池）

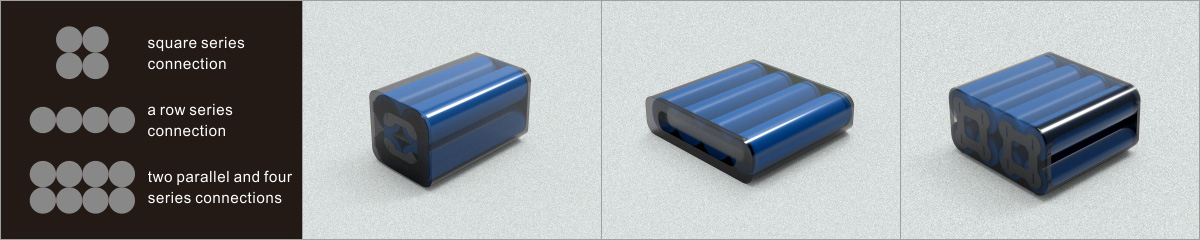

四节锂电池串联 （14.8V锂电池）

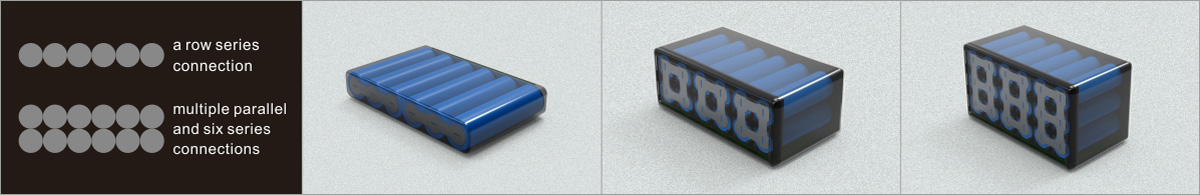

六节锂电池串联 （22.2V锂电池）

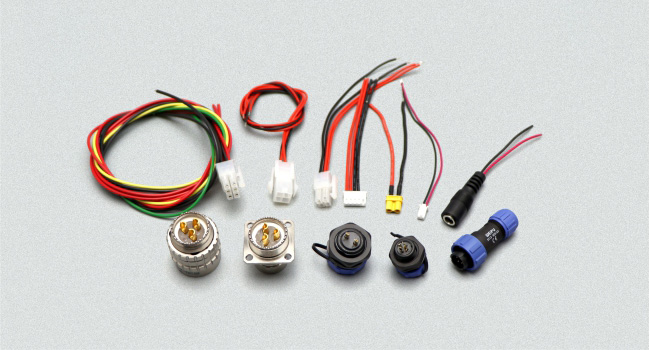

2.锂电池线材/端子

锂电池组的插头和引线长度可根据客户用电设备定制。

三、锂电池串并联的计算

我们都知道锂电池串联后电压增加，并联后容量增加，那么如何计算一个锂电池串并联的数量，多少个电芯呢？

在计算之前，我们需要知道电池组采用哪种规格的电池组进行组装，因为不同的电芯具有不同的电压和容量。组装一个具体的锂电池组所需的串、并联电芯数量各不相同。市场上常见的锂电池类型有：3.7V LiCoO2、3.6V 三元、3.2V LFePO4、2.4V 钛酸锂。容量因电池尺寸、材料和制造商而异。

以48V 20Ah锂电池组为例

• 假设使用的单体电池尺寸为18650 3.7V 2000mAh
• 串联电芯数量：48V/3.7V=12.97。那是串联的13个电池。
• 并联电池数量：20Ah/2Ah=10。即并联 10 个电池。

常用锂电池串联
